新能源车辆电测量盒（HVIM）
新能源车辆电测量盒（HVIM）由上海太玄研发，专用于新能源汽车碰撞试验的高压电安全检测。它全面支持GB 18384、GB/T 31498等国内外法规，能实时记录母线电压、计算绝缘电阻及碰撞后的残余电能。该模块具备150G强抗冲击性能与2500V隔离电压，测量精度达0.5%，且内置锂电池支持独立运行4-8小时。其数据可直接对接主流数采系统，是确保车辆电安全达标的关键工具。
新能源车辆电测量盒（HVIM）产品介绍
产品概述

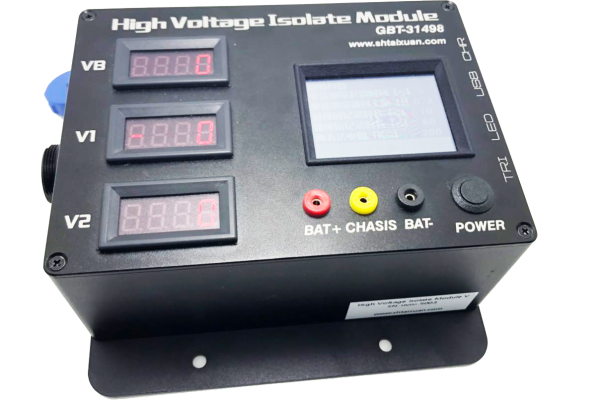

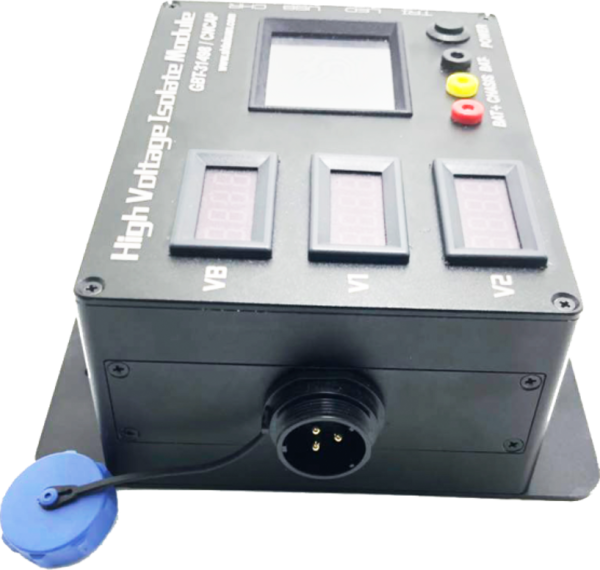

HVIM（High Voltage Isolate Module）上海太玄电子科技有限公司自主研发的专业级高压安全测量仪器，专为新能源汽车碰撞试验及研发设计。该设备能够实时记录并分析车辆高压系统在碰撞前、中、后的动态数据变化，是确保电动汽车符合全球电安全法规的关键工具。
核心功能与合规性
• 法规全面支持： 严格遵循 GB 18384-2020、GB/T 31498（2015/2021版）、C-NCAP 以及 FMVSS 305 标准要求。
• 电压与绝缘监测： 实时测量记录电池母线电压（VB）及正负极对底盘电压（V1、V2）。支持自动两表法（接地电阻法）高压注入法，测试电阻可在 100kΩ 至 1MΩ 间灵活选择。
• 残余电能测量： 具备碰撞后自动实时短路积分法或电容-电压计算法，精确判断车体残余能量是否超过 0.2J 的安全上限。
• 充电安全测试： 最新版模块新增支持 GB 18384 关于充电桩及充电枪残余电能的测试要求。
卓越的技术性能
• 强悍抗冲击性： 专为极端碰撞环境设计，可承受 X、Y、Z 三个方向 150G 的加速度冲击，确保数据完整性。
• 高精度测量： 最大输入电压为 ±1000V，测量精度达 0.5%，隔离电压高达 2500V rms。
• 灵活采样与存储： 采样频率在 100Hz 至 10kHz 间可设，支持触发前后自定义录制时长。内置灾难恢复寄存器，有效防止极端情况下数据丢失。
• 硬件优势： 自身内阻 ≥13.3 MΩ，内置 1800mAh 锂电池，支持 4-8 小时脱机独立运行。
交互与系统集成

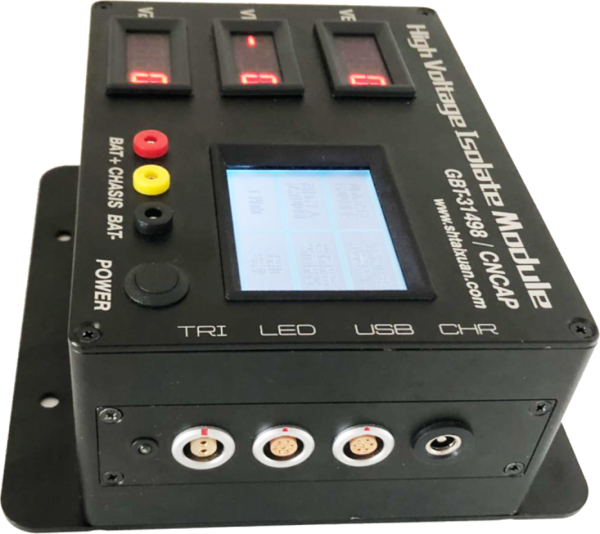

• 便捷交互： 配备 4.3 英寸 TFT 触摸屏，支持实时数据展示与参数设置。
• 强大兼容性： 提供隔离模拟量输出，可直接驳接 DTS、Kistler、共和等主流数据采集设备；支持 USB、WIFI 或以太网通讯。

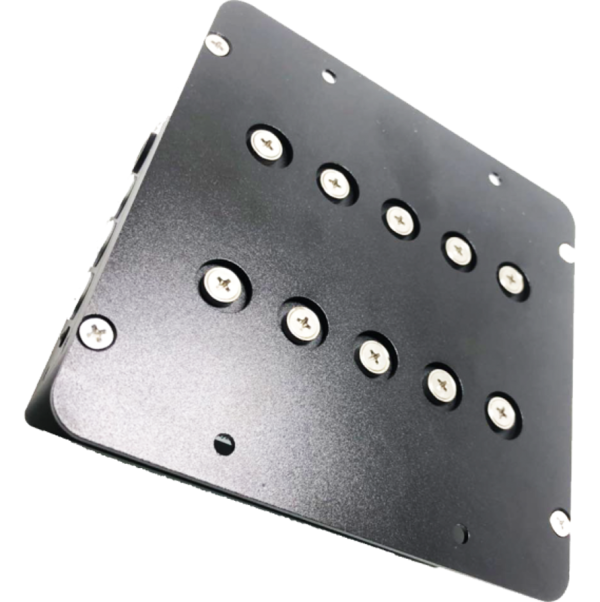

• 快速安装： 主机采用高强度铝合金外壳，配合底部磁性固定工装，可迅速稳固地安装于试验车辆。
行业认可
作为国内该领域的先行者，上海太玄 HVIM 已广泛应用于天津汽研院（CATARC）、上海机动车检测中心、比亚迪、蔚来、上汽、广汽、泛亚等知名主机厂与检测机构，产品性能稳居国内领先水平。
